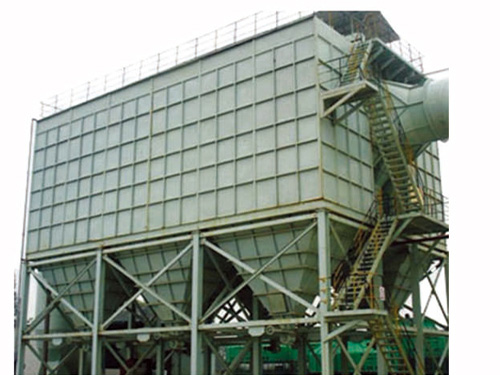

L型濾筒式除塵器
L型濾筒式除塵器采用了折疊濾筒式結構形式，濾料采用微孔薄膜復合濾料，因而具有獨特的技術性能及運行可靠等優點，適合物料回收除塵及空氣過濾之用。
1、主要特點
① L系列濾筒除塵器，由單元體（箱體）1～8只組成，可根據具體要求靈活地任意組合，單元體本身就是一臺完整的除塵器，可以單獨使用。
?、?L系列濾筒除塵器配備有多種規格（過濾面積）和不同濾料，適用于不同粉塵性質、溫度、含塵濃度0.5～5.0g/m3的氣體除塵或空氣過濾，除塵效率達99.99%。
?、?L系列濾筒除塵器配備有多種安裝結構形式，可根據實際情況選用。
④ 濾料采用微孔薄膜復合濾料，實現了表面過濾，清灰容易，阻力小，具有運行穩定性及技術可靠性。
2、工作原理
除塵器一般為負壓運行，含塵氣體由進風口進入箱體，在濾筒內負壓的作用下，氣體從筒外透過濾料進入簡內，氣體中的粉塵被過濾在濾料表面，于凈氣體進入清潔室從出風口排出。當粉塵在濾料表面上越積越多，阻力越來越大，達到設定值時（也可時間設定），脈沖閥打開，壓縮空氣直接吹向?yàn)V筒中心，對濾筒進行順序脈沖清灰，恢復低阻運行。
3、濾筒的規格性能
濾筒的規格性能見表。
濾筒規格及參數 | |||||
外形尺寸(外徑×高)/mm | ф350×660(LW型)或1000(LL型) | ||||
折數/折 | 88 | 130 | 150 | 200 | |
過濾面積/(m3/只) | 高660 | 5.8 | 8.5 | 9.9 | 13 |
高1000 | 8.8 | 13 | 15 | 20 | |
處理風量/(m2/h) | 高600 | 210 | 308 | 356 | 475 |
高1000 | 316 | 468 | 540 | 720 | |
適用含塵濃度/(g/m3) | ＜5.0 | ＜3.0 | 1.0 | 0.5 | |
| 注：處理風量為在過濾風速0.6m/min情況下。 | |||||
4、除塵器單室性能參數
濾筒在除塵室的布置方式為臥式布置時性能見表13—20，立式布置時性能見表13—21。
表13—20 LW型單元體性能參數 | ||
| 性能 | 四列 | 三例 |
| △濾筒數n/只 | 16 | 12 |
| △處理風量/(m3/h) | 3300～9000 | 2500～6800 |
| 過濾風速/(m/min) | 0.4～0.7 | 0.4～0.7 |
| 含塵濃度/(g/m3) | 0.2～2 | 0.2～2 |
| 設備阻力/Pa | 700～1000 | 700～1000 |
| 除塵效率/% | 99.99 | 99.99 |
| △噴吹耗氣量/(m3/h) | 0.6～1.0 | 0.45～0.7 |
| 注：1、組合體時帶“△”的參數，乘以n即可。 2、每單元體橫向?yàn)殡p排，濾筒為2只串聯。 3、壓縮空氣壓力為0.5～0.7MPa。 | ||
5、除塵器外形尺寸。

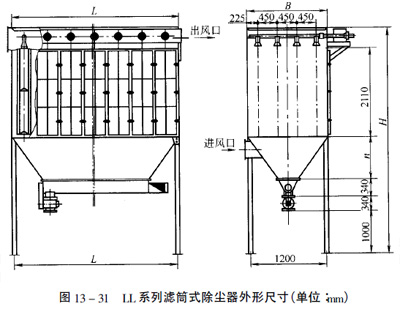

LL系列濾筒除塵器主要外形尺寸及安裝尺寸見圖13—31和表13—22。
| 性能 | 排列數量 | ||
| 單排筒數 m 只 | 3只 | 4只 | 5只 |
| 箱體室數 n | 4～10 | 4～10 | 4～10 |
| 箱體室數 L=20+550n/mm | |||
| 箱體寬度 B=40+450n/mm | |||
| 螺旋輸送機長度（內口）L/mm | 500n—920 | 500n—1370 | 500n—1820 |
| 灰斗高度 h/mm | 750 | 1100 | 1500 |
| 進風口中心位置 b/mm | 280 | 300 | 350 |
| 出風口高度 A/mm | 4790 | 5140 | 5540 |
| 除塵器總高 H/mm | 5040 | 5390 | 5790 |
